방화벽 관리 - 보안 토폴로지 기능
페이지 정보
본문
보안 토폴로지: 해당 클라우드의 보안 토폴로지를 표시합니다.
메뉴 위치: 방화벽 > 방화벽 관리 > 보안토폴로지

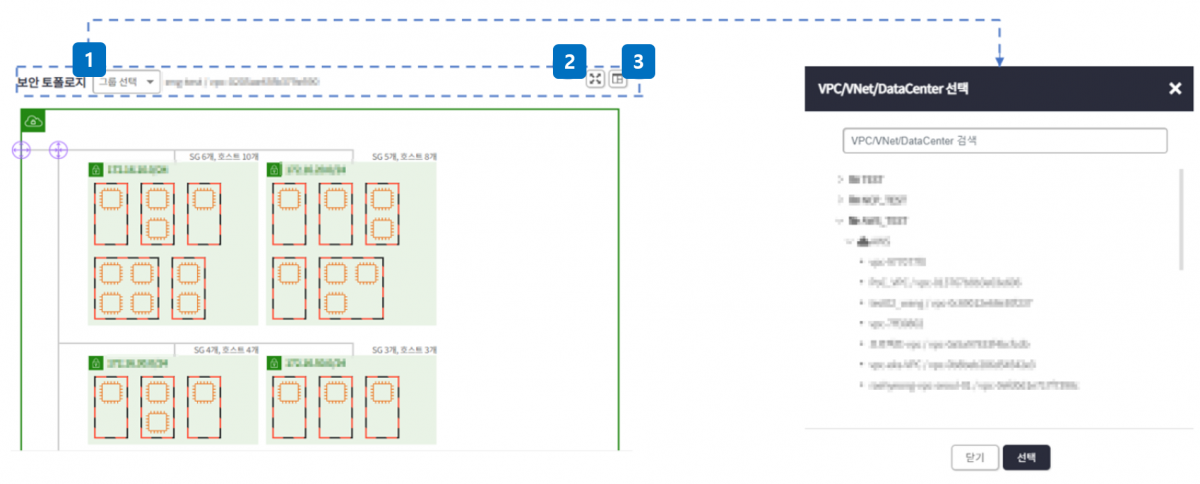

1. 대시보드 내 VPC / VNet 선택
보안 토폴로지를 표시할 VPC/VNet 을 선 택 합니다. 선택하면 해당 VPC/VNet 의 토폴로지가 표시됩니다.
해당 메뉴에서는 VPC/VNet의 복수 선택이 되지 않습니다

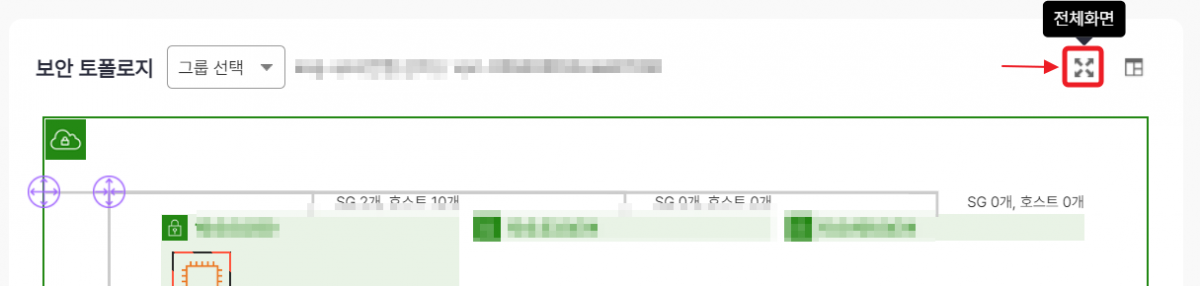

2. 보안 토폴로지 전체 보기 (개별)

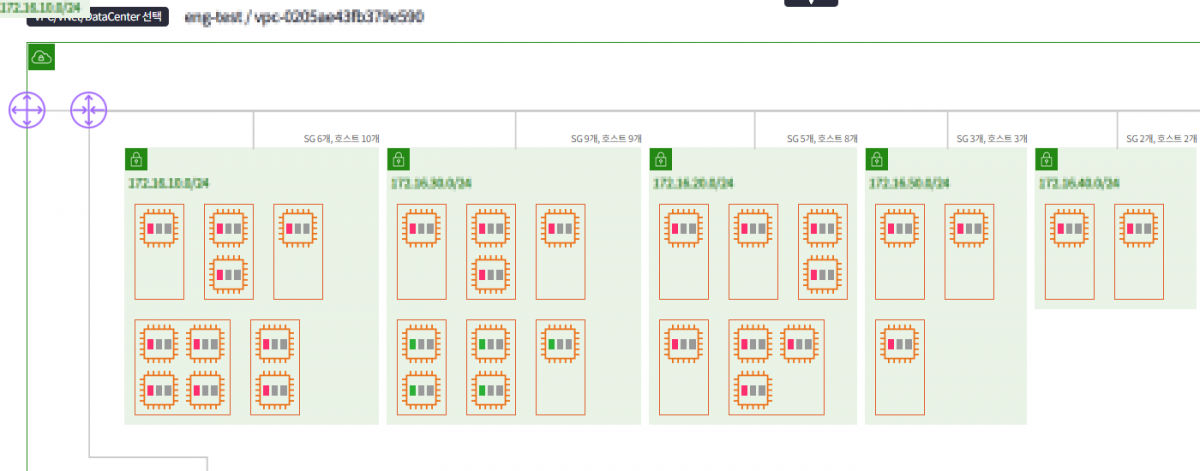

현재 선택된 VPC를 기준으로 자세한 보안 토폴로지를 보실 수 있습니다.
3. 보안 토폴로지 그룹별 보기
그룹에 속한 VPC들을 다수 선택하여 보안 토폴로지 상에서 모두 볼 수 있게 해줍니다.

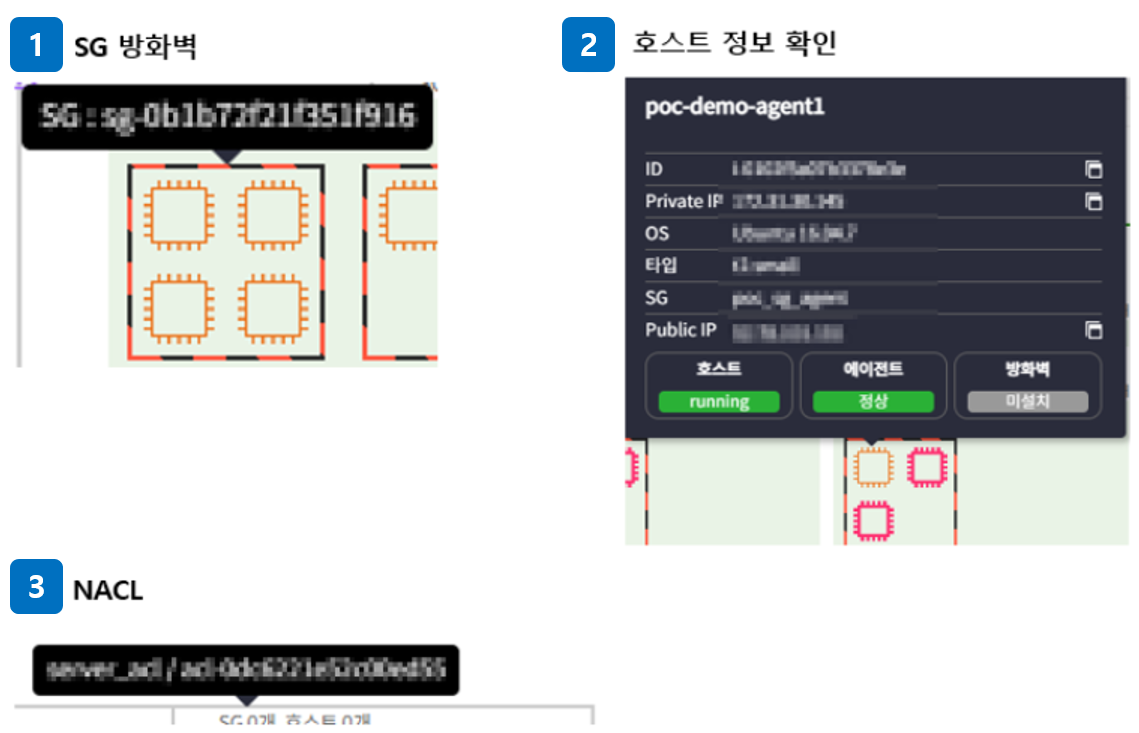

(1) 보안 토폴로지 내 마우스오버 지원
보안 토폴로지 내에서는 마우스 오버를 지원합니다. 이외에도 클라우드 서비스 사업자가 제공하는 ID 정보나 호스트 명이 긴 경우 해당 이름을 복사하는 기능들을 제공합니다.
클라우드 서비스의 각 이름 및 유형 정보 표시 가능
NACL 제어 및 SG 에서도 마우스를 가져다 놓으면 마우스 오버 정보가 표시됩니다.
(2) 보안 토폴로지 내 정보 설명
보안 토폴로지 내에서는 마우스 오버를 지원합니다. 이외에도 클라우드 서비스 사업자가 제공하는 ID정 보나 호스트 명이 긴 경우 해당 이름을 복사하는 기능들을 제공합니다.
토폴로지 내 구성 정보 세부내역
이 위치에서는 SG의 전체 수량과 호스트의 수량이 표시됩니다.

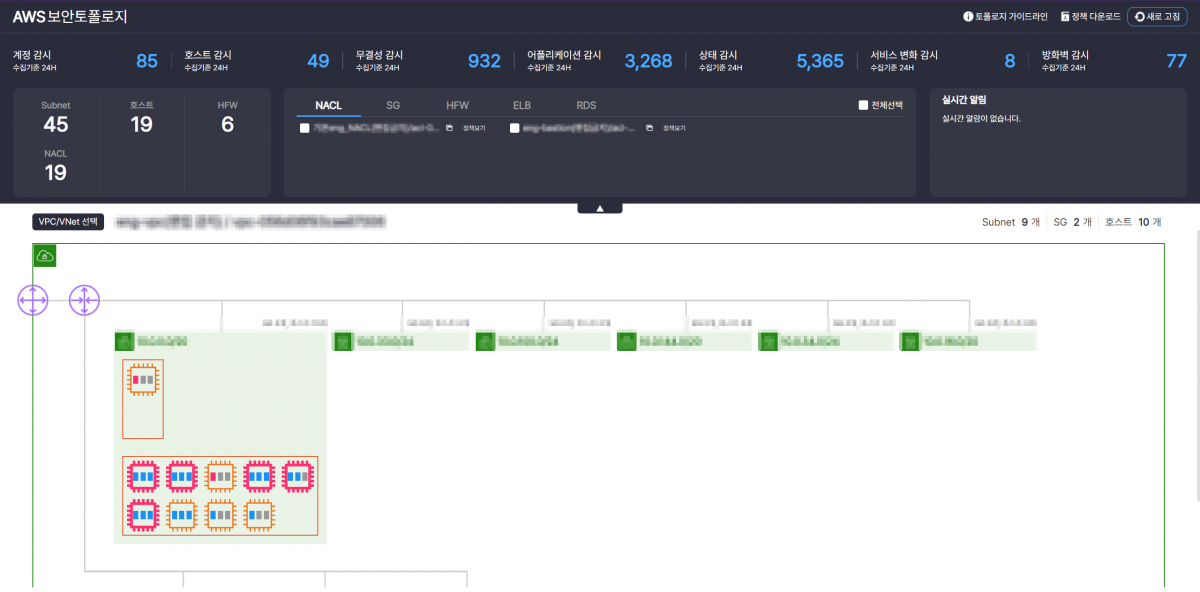

(3) 보안 토폴로지 세부 기능
방화벽 감시, HFW, 방화벽 호스트별 현황, 템플릿의 메뉴로 구성되며 클라우드와 호스트의 방화벽 현황 정보를 확인할 수 있습니다.
실시간 알림 기능
보안 토폴로지 내 상태 감시 정보에 대한 알림기능을 제공합니다.

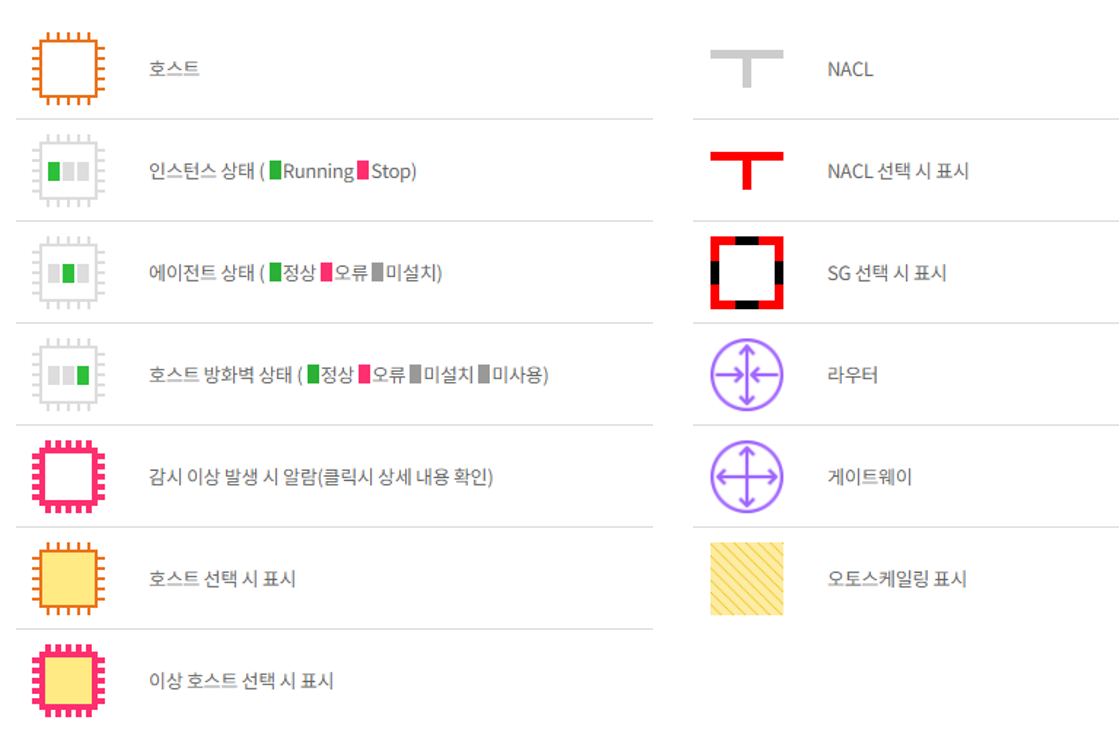

(4) 보안 토폴로지 내 호스트 아이콘 설명
호스트 상태 및 아이콘 표시
보안 토폴로지 내 호스트 상태는 그 림과 같이 색상 별로 상태가 표시됩니다.
호스트 내 아이콘은 인스턴스, 에이 전트, 호스트 방화벽 및 상태 감시 알람, 파일 무결성 등을 표시하며 아이콘의 색상에 따라 상태를 나타냅니다

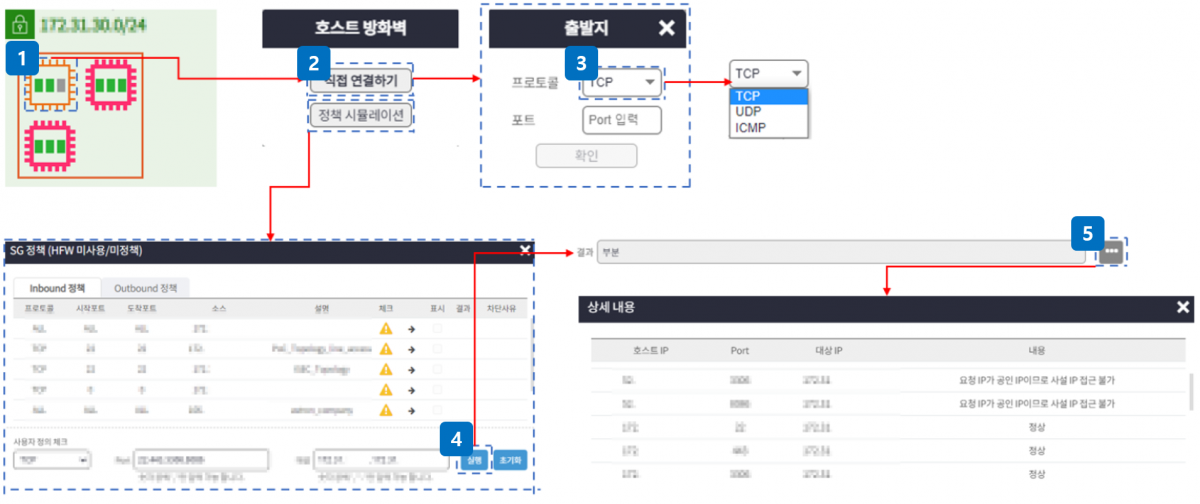

(5) 호스트의 HFW정책 확인
호스트의 HFW 방화벽 정책과 네트워크 현황을 살펴볼 수 있는 기능 입니다. 해당 기능을 사용하려면 호스트 그림에 마우스 클릭을 하시면 됩니다.
1. 호스트를 선택 합니다.
2. 호스트방화벽 > 직접 연결하기를 선택 합니다.
3. 출발지 프로토콜/포트 지정
프로토콜과 포트를 지정하여 지정한 값으로 접근이 가능한지 확인 합니다.
4. 호스트방화벽 > 정책시뮬레이션 > 실행
포트와 대상을 지정하여 실행 합니다.
5. 상세내용
정책시뮬레이션 실행한 값에 대해서 접근 가능 유무를 확인합니다.

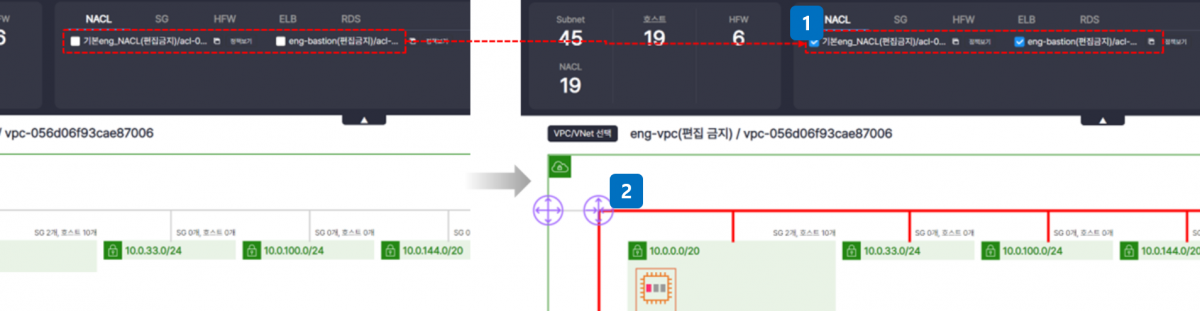

(6) NACL 제어 활성화하기
보안 토폴로지 상에서 제어 활성화 할 SUBNET을 확인 후 NACL을 선택하면, NACL제어가 활성화됩니다.
SG, HFW, ELB, RDS 제어 활성화도 동일한 방식으로 진행 됩니다.

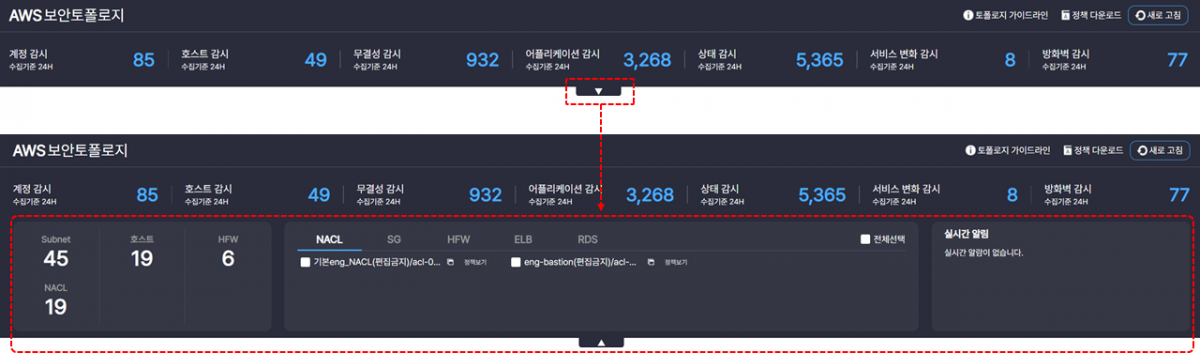

메뉴 확장

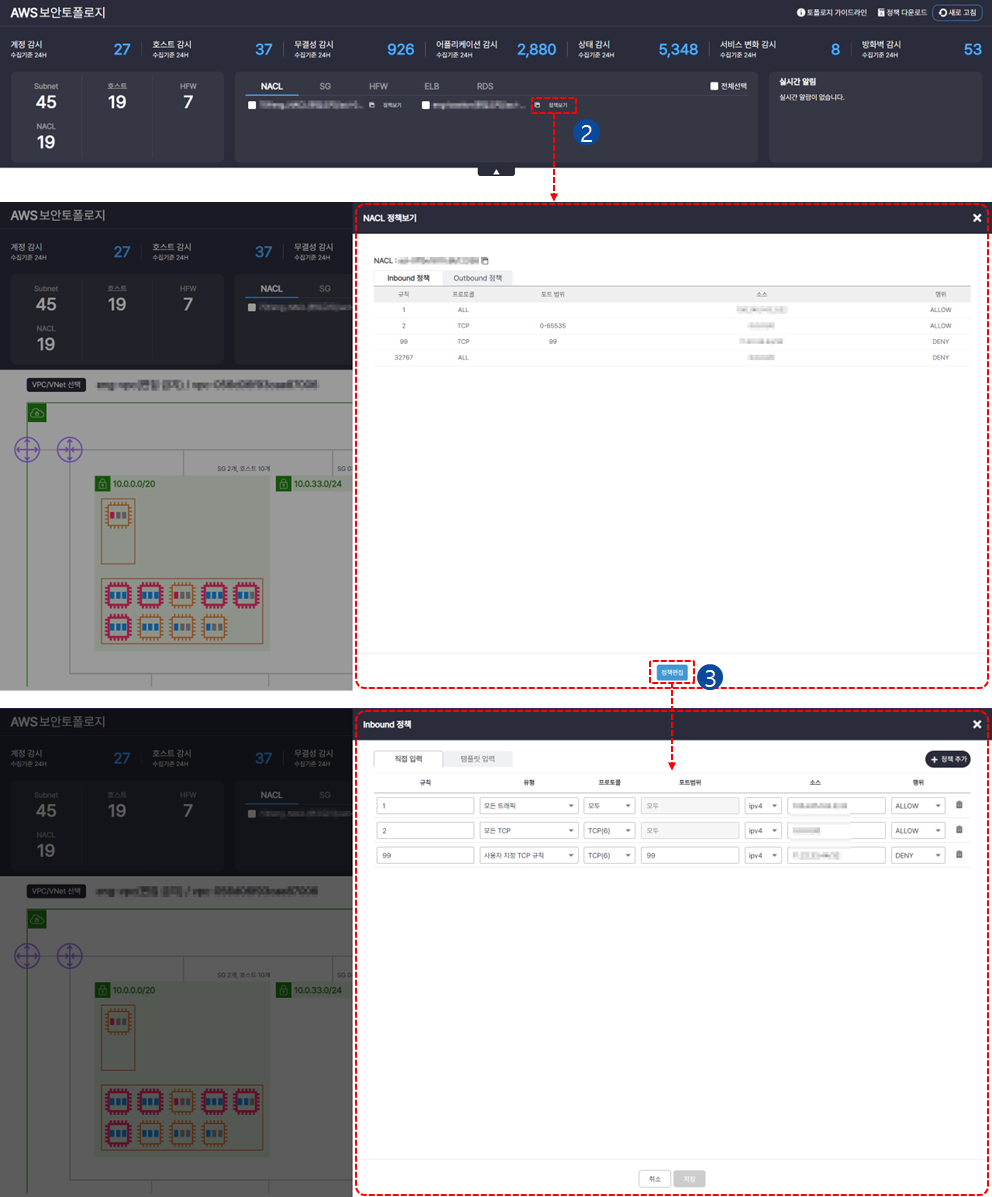

1. 호스트를 선택하여 NACL 제어 활성화를 합니다.
2. 활성화 표시된 NACL를 선택 하여 NACL 정책을 확인 합니다.
3. 정책 편집을 선택하여 NACL별 In/Outbound 정책을 추가 및 수정할 수 있습니다.
(7) NACL, SG, HFW 정책 다운로드
화면 상단 오른쪽에서 정책 다운로드를 누르면 현재 VPC상의 보안 토폴로지에 적용된 모든 정책 리스트를 엑셀 양식으로 다운로드 할 수 있습니다.
보안 토폴로지 정책 파일
보안 토폴로지에 적용된 Inbound, Outbound 정책 내용을 보실 수 있습니다.
